Cột lọc nước composite đang ngày càng được sử dụng rộng rãi trong hệ thống lọc nước nhờ tính độ bền cao, khả năng chịu áp lực tốt và khả năng kháng hoá chất tuyệt vời. Bài viết này sẽ cung cấp chi tiết về các thông số kỹ thuật của cột lọc này, giúp bạn hiểu rõ hơn về tính năng và ứng dụng của nó.

1. Chất liệu sản xuất

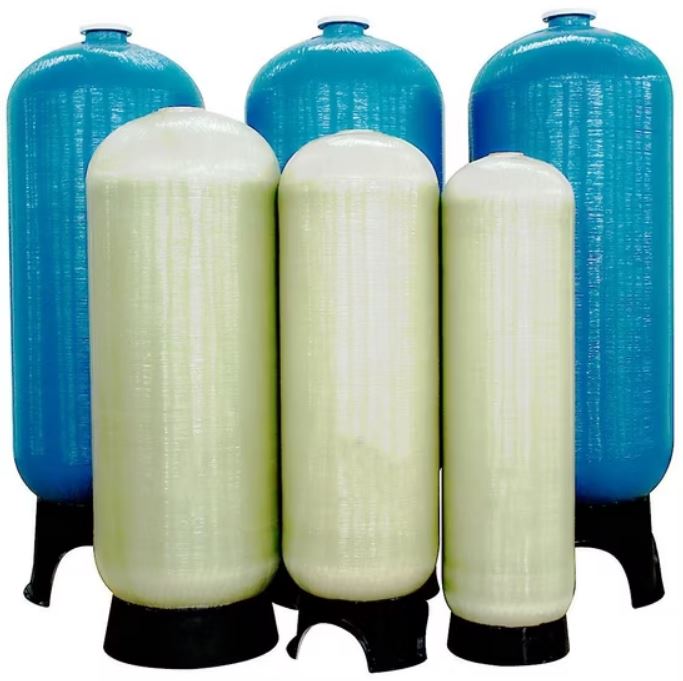

Cốt lọc nước composite được làm từ chất liệu composite gồm nhựa gia cường bằng sợi thuỷ tinh (FRP – Fiber Reinforced Plastic). Đây là chất liệu có khả năng kháng hoá chất và chịu được môi trường độ ẩm, axit, kiềm hoặc nước mặn.


2. Kích thước và khối lượng

• Đường kính: Các cốt lọc composite thường có nhiều kích thước đường kính, giao động từ 6 inch đến 63 inch.


• Chiều cao: Từ 35 inch đến 86 inch, tùy thuộc vào ứng dụng cụ thể.


• Khối lượng: Nhẹ hơn các loại cốt lọc kim loại, nhờ đó giúc lắp đặt và di chuyển dễ dàng.



3. Khả năng chịu áp lực

Cốt composite được thiết kế để chịu được mức áp lực cao, thường dao động trong khoảng:


• Áp lực làm việc: 150 psi (10.5 bar).


• Áp lực thử nghiệm: Lên đến 300 psi (21 bar).


4. Nhiệt độ làm việc

Cốt composite có thể chịu được dải nhiệt độ làm việc rộng:


• Nhiệt độ làm việc: 1ºC đến 50ºC.



5. Công suất xử lý nước

Khả năng xử lý nước phụ thuộc vào kích thước và lớp vật liệu lọc được sử dụng trong cốt. Thường thì công suất giao động trong khoảng từ 150 lít/giờ đến hơn 30.000 lít/giờ.


6. Tuổi thọ

Cốt lọc composite có tuổi thọ lên đến 10-15 năm, tùy thuộc vào điều kiện sử dụng và môi trường làm việc.


7. Khả năng kháng hoá chất

Composite FRP kháng được nhiều loại hoá chất, bao gồm:


• Axit nhẹ.


• Kiềm.


• Môi trường nước mặn.



8. Kết nối

Các cốt composite thường được trang bị kết nối tiêu chuẩn:


• Kích thước kết nối: Từ 1 inch đến 4 inch.


• Loại ren: Ren trong hoặc mặt bằng.



9. Lợi ích và ứng dụng

• Lợi ích:


  • Nhệ bên, chống ăn mòn tốt.


  • Dễ dàng lắp đặt và thay thế.


  • Kháng hoá chất cao.


• Ứng dụng:


  • Xử lý nước sạch sinh hoạt.


  • Xử lý nước thải.


  • Hệ thống lọc trong các nhà máy công nghiệp.



10. Lưu ý khi lựa chọn

• Đảm bảo kích thước và công suất phù hợp với nhu cầu.


• Kiểm tra tiêu chuẩn áp lực và khả năng kháng hoá chất trước khi mua.


Hãy liên hệ với Reechem để nhận được tư vấn chi tiết về các loại cốt lọc nước composite và được cung cấp sản phẩm chất lượng cao nhất trên thị trường.


-------------------------------------------------------------------------------------------------------------------------
